Lektion 4: PaintPlot

Als nächstes Projekt möchten wir ein kleines Zeichenprogramm erstellen. Wir nennen es mal PaintPlot. Folgende Komponenten und Bezeichnungen solltest du verwenden.

Aufgabe 11

Starte ein neues Projekt „PaintPlot“ und erstelle im Designer folgende Oberfläche:

Komponente Objektname Eigenschaft
Button (3 mal) ButtonRed,
ButtonGreen,
ButtonBlue
 Hintergrund: Rot, Grün, Blau
Text: Red, Green, Blue
Canvas DrawingCanvas Höhe: 300px
Breite: „Fill Parent“
Button (3 mal) ButtonLine,
ButtonNew,
ButtonFreePlot 		Text: Linie zeichnen, Löschen,
Frei zeichnen

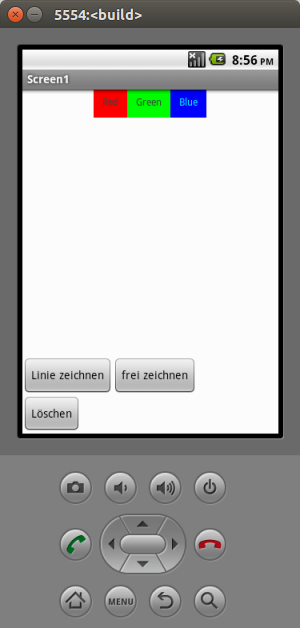

Es darf so aussehen wie auf neben stehendem Bild, muss es aber nicht! Bei Bedarf kannst du die Oberfläche jederzeit erweitern.

Canvas

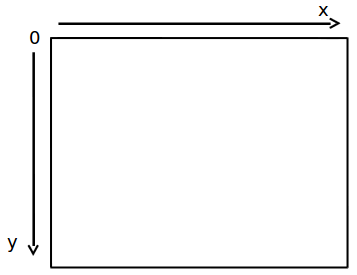

Ein Canvas ist eine Oberfläche, auf welcher durch Koordinaten (x,y) gezeichnet werden kann. Der Punkt (0,0) ist dabei immer in der linken oberen Ecke, siehe Bild.

Für ein Canvas sind im AppInventor bereits viele Ereignisse vorimplementiert:
